Обзор MSI X470 Gaming Pro Carbon AC

Изучаем материнку, заточенную под AMD Ryzen второго поколения

В 2017 году AMD представила архитектуру Zen+, характерную 12-нм технологическим процессом вместо привычного многим 14-нм, и технологиями, необходимым для более высоких частотных характеристик — Precision Boost 2 и XFR2. Вдогонку AMD анонсировала логику Х470 для раскрытия потенциала вышеуказанного. У MSI нашлась материнская плата с этой системной логикой, так что мы не упустили возможности изучить X470 Gaming Pro Carbon AC.



Характеристики:



Название: X470 GAMING PRO CARBON AC

Сокет: AM4

Поддерживаемые процессоры: AMD Ryzen, A-серии и Athlon

Чипсет: X470

Память: 4 x DIMM, до 64 GB, DDR4, до 3466 МГц

Слоты расширения: 2 х PCIe 3.0 x16, 1 х PCIe 2.0 x16, 2 x PCIe 2.0 x1

Сетевой контроллер: Intel I211AT

Аудиокодек: 7.1-канальный RealTek ALC1220

Порты: 1 × USB 3.1 Type-C, 1 × USB 3.1 Type-A, 4 × USB 3.1 Gen1, 6 × USB 2.0

Питание материнской платы: 24 + 8 + 8 pin

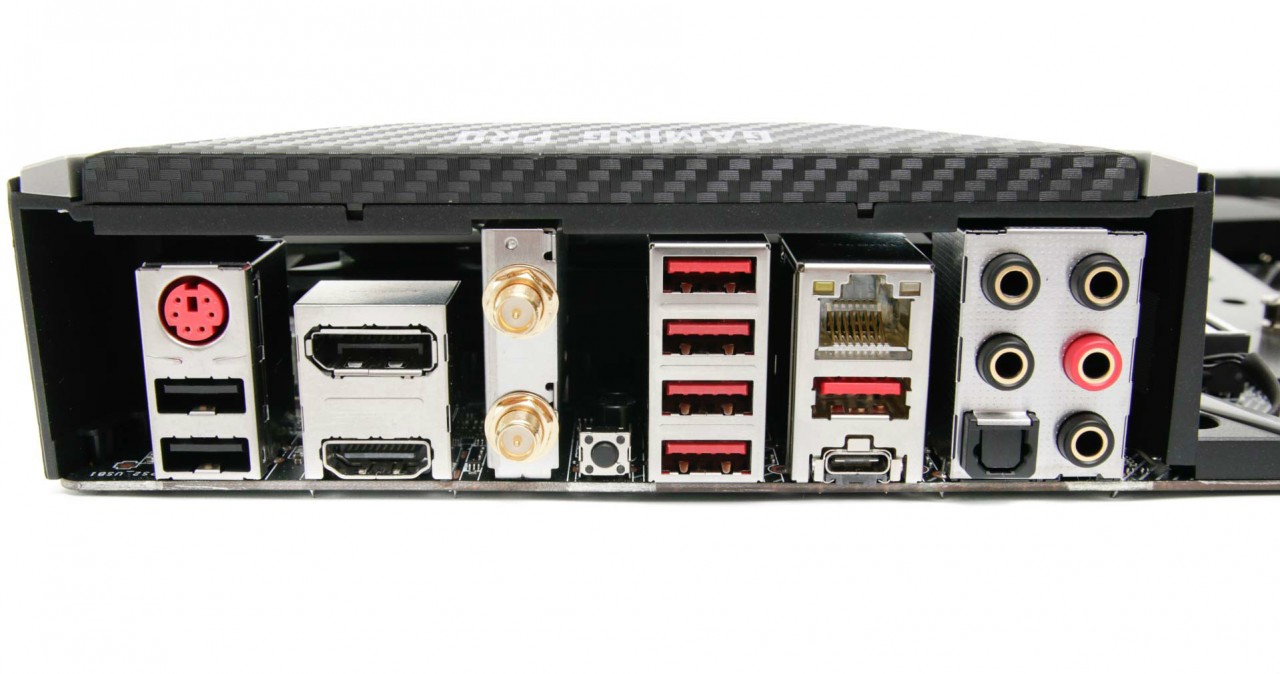

Разъемы на задней панели: PS/2 Combo Port, DisplayPort, HDMI, Wi-Fi, 2xUSB 2.0, 5xUSB 3.1 Gen1, 1xUSB 3.0 Gen2 Type-C, LAN, Clear CMOS, 5 аудио разъемов, оптический S/PDIF

Форм-фактор: ATX (305 x 244 мм)

Средняя цена: 14000 рублей

Обзор MSI X470 Gaming Pro Carbon AC

Обзор MSI X470 Gaming Pro Carbon AC

Комплектация



В коробке, помимо материнской платы, вы найдете руководство пользователя, мануал по установке кулера, диск с программным обеспечением, стикеры для проводов SATA, брошюру с регистрацией, заглушку на заднюю панель, Y-разветвитель для RGB лент, удлинители для RGB подсветки, антенну Wi-Fi, четыре SATA-кабеля и мостик SLI для видеокарт NVIDIA.

Дизайн и конструкция

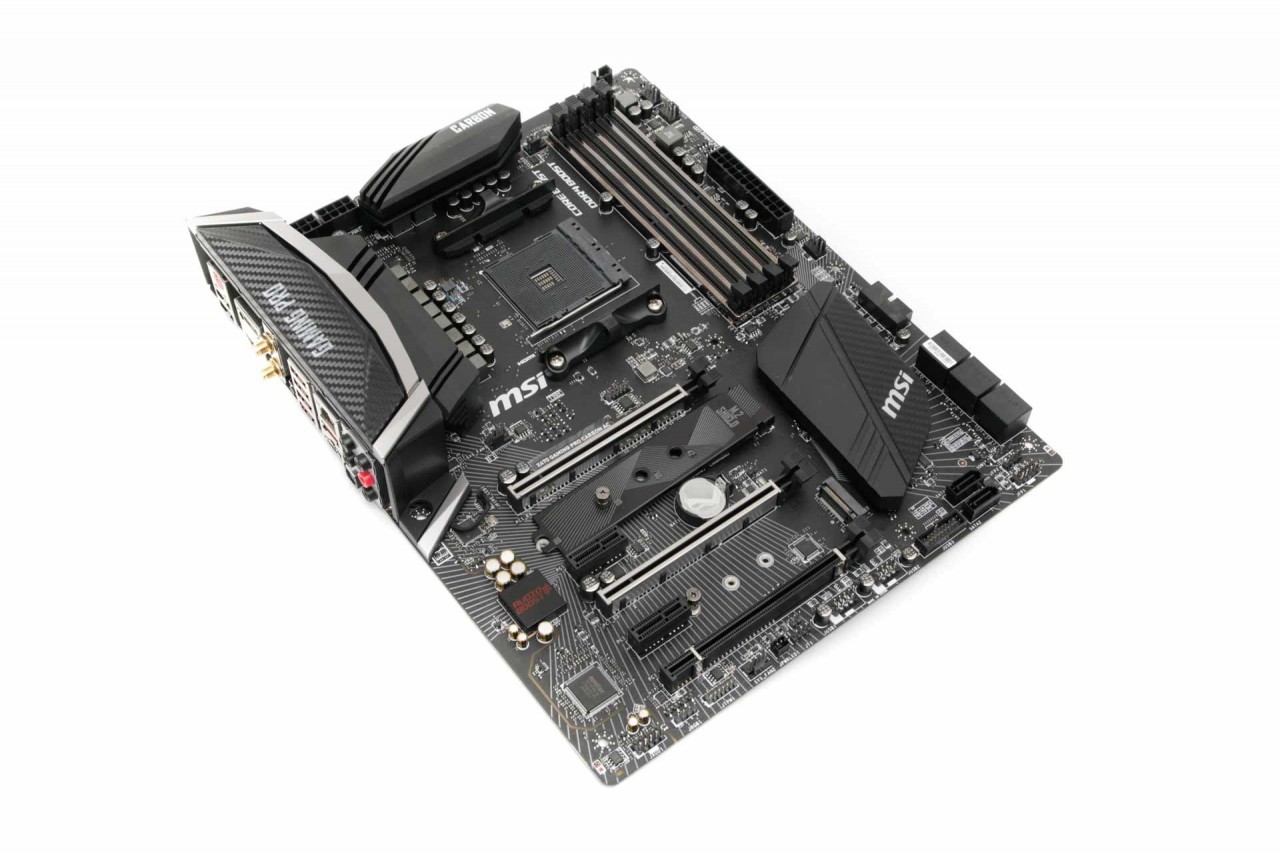

Внешность MSI X470 Gaming Pro Carbon AC сложно назвать блистательной: черная плата с декоративными серыми полосами да карбоновая вставка на верхней панели — скромно, но приятно взгляду. Впрочем, если вы ждете от дорогой материнской платы соответствующей внешности, то готовьте носовой платок.

Обзор MSI X470 Gaming Pro Carbon AC

Про конструкторские особенности можно рассказать куда больше интересного. Например, «мамка» имеет четыре DIMM-слота для, разумеется, DDR4, и поддерживает разгон выше 3466 МГц, хотя официально AMD Ryzen второго поколения тянут разгон ОЗУ только до 2667 МГц. Видно, что MSI подсуетились и убили двух зайцев разом. С одной стороны, оверклокерам MSI X470 Gaming Pro Carbon AC будет интересна для экспериментов. С другой же, обычным геймерам модель тоже подойдет, ведь она — долгоиграющая. Впрочем, по субъективным впечатлениям для разгона ОЗУ M7 все равно лучше из-за экранированной шины, улучшенной разводки и заземления на слотах. Понятно, что на SoC будет очень горячо, что плохо, но зато на AMD R7 2700X можно легко получить 4.35 МГц при средней температуре 70°С, что славно.

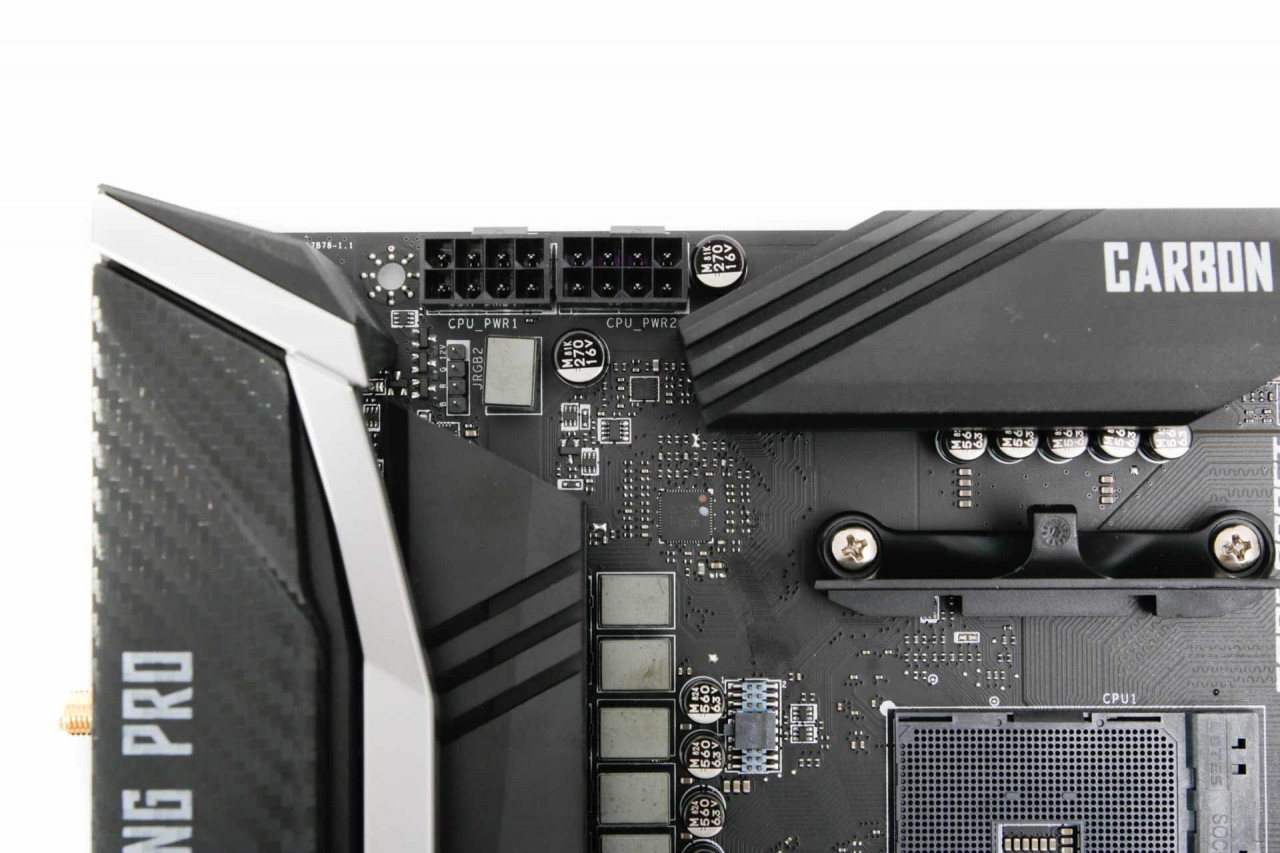

К слову об оверклокерах, питается MSI X470 Gaming Pro Carbon AC через коннект-схему «24 + 8 + 8». Один из разъемов 8pin по сути выделен именно под нещадный разгон. По соседству расположен RGB 4pin, заточенный понятно под какие цели, а выше, вокруг DIMM-слотов — три 4Pin для вертушек с PWM-регулировкой, USB-разъем для передней панели и коннектор для подсветки Corsair.

Обзор MSI X470 Gaming Pro Carbon AC

С охлаждением все недурственно — два крупных радиатора с оребрением. Увы, тепловых трубок нет. Судя по результатам (55°С разогрев текстолита) MSI в X470 сделали шажок перед по сравнению с X370, но именно шажок, а не рывок. Впрочем, и то хлеб, учитывая проблемы X370 с охлаждением VRM.

Под твердотельные и жесткие диски на MSI X470 Gaming Pro Carbon AC выделено восемь SATA-коннекторов. Как настрадавшийся с топовыми материнками Asus, ответственно заявляю: расположение разъемов чудесное. На правом торце под углом 90° расположено шесть из них, а внизу — оставшиеся два. Также материнки присутствует два разъема M.2. Первый поддерживает PCIe 3.0 x4 2242/2260/2280/22110, а второй — PCIe 2.0 x 4 и SATA-III 2242/2260/2280. С М.2 связан забавный нюанс: верхний разъем имеет дополнительную металлическую пластину с термопрокладкой для (якобы) охлаждения накопителя. Называется технология красиво: M.2 Shield. Реального же прока от ее использования я не увидел — на отвод тепла пластина никак не повлияла.

Обзор MSI X470 Gaming Pro Carbon AC

Тестовый стенд:



Процессор: AMD Ryzen 7 2700X

Материнская плата: MSI X470 GAMING PRO CARBON AC;

Охлаждение: Cooler Master MasterLiquid ML120L RGB

Память: 16GB Corsair Vengeance RGB 3,000MHz DDR4

Видеокарта: GeForce GTX 1070

Накопители: 128 Гб SSD Toshiba

Блок питания: Cooler Master MasterWatt Lite 700

Операционная система: Windows 10 64-bit

Тесты

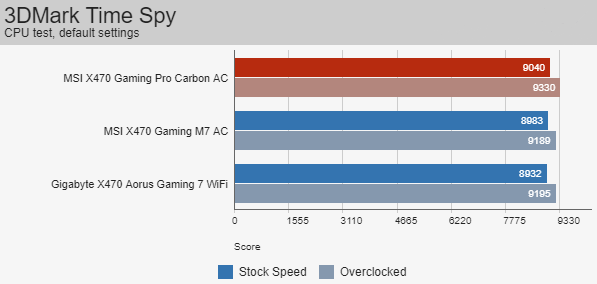

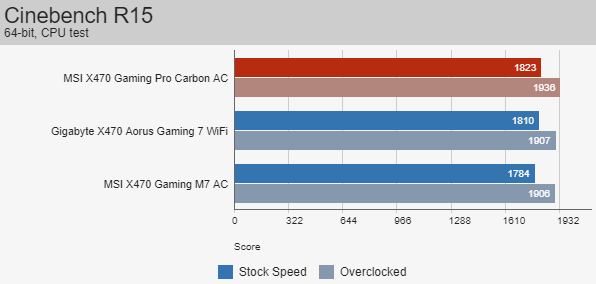

Первоначальные испытания я проводил с дефолтными настройками BIOS, профилем ОЗУ «16-17-17-37-CR2» и тактовой частотой процессора 3700 МГц. Из программ были выбраны: AIDA64 Cache & Memory Benchmark (куда же без нее), Cinebench R15, RightMark Audio Analyzer и 3DMark Time Spy.

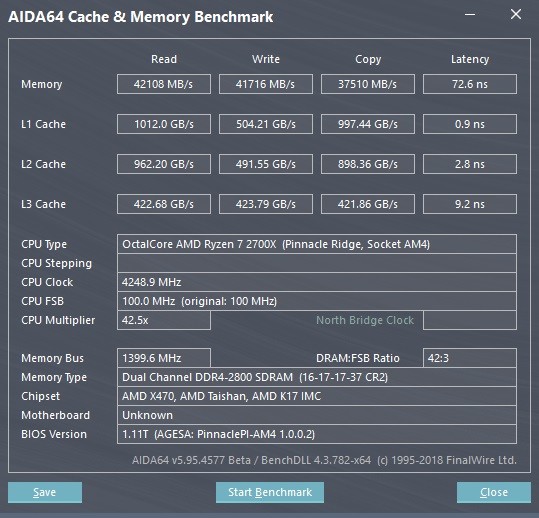

AIDA без разгонаAIDA без разгона

AIDA с разгономAIDA с разгоном

Обзор MSI X470 Gaming Pro Carbon AC

Обзор MSI X470 Gaming Pro Carbon AC

Обзор MSI X470 Gaming Pro Carbon AC

Заключение



Итак, соответствует ли MSI X470 Gaming Pro Carbon AC немаленькому ценнику?

Да, если вы планируете не только собрать мощную систему на основе AMD Ryzen 7 2700Xи парочки топовых видеокарт, но и разогнать все доступное железо, а также украсить системный блок RGB-подсветкой.

Нет, если вам нужна просто материнка для игр, способная тянуть условный Battlefield 1на максимальных настройках.

MSI выпустила очень хорошую железку, но весь спектр ее возможностей понадобится далеко не каждому. Нет, мы не про большое количество актуальных портов и слотов, модуль беспроводной связи или раскрытие потенциала AMD Ryzen 5 и Ryzen 7. Мы про разгон, Steel Armor и RGB 4pin.

Мало кто готов отдать 14 тысяч рублей за материнскую плату. А сколько стоит ваша?
