Умные шторы своими руками

Однажды, после тяжелого рабочего дня, я пришел домой и понял, что хочу отдохнуть, а не ходить и закрывать шторы. Хочется увидеть их закрытыми вечером и открытыми утром, при этом не выделывать танцы перед окном. Погуглив разные решения, было принято решение сделать все самому.

3043090

По многочисленным просьбам, выкладываю все свои наработки по переделке обычных рулонных штор в автоматизированные с удаленным управлением. Осторожно, много фотографий!

Для начала про рулонные шторы:

Плюсы: рулонные шторы визуально расширяют пространство, красивые и недорогие. Очень простой монтаж. Можно каждым окном управлять отдельно. Высвобождается место на подоконнике.

Сложности: вручную открывать 5 окон уже занимает долго времени. Открыть полностью угловое окно мешает сам механизм (пример: механизм вверху балконной двери упирается в стену и не дает открыть проход полностью). Из-за этого необходимо вешать шторы с наружной стороны окна. Цена даже на китайские моторизированные шторы начинаются от 2000 рублей, умножаем на 5 и уже сразу же думаем, как сделать все подручными средствами.



Немного про задачи:

Необходимо добавить к обычным рулонным шторам из строительного магазина удаленное управление и подключить к умному дому на openSource платформе Home Assistant. И еще необходимо сохранить обычное управление за веревочку.



Выбор моторов:

Если все автоматизировать, то скорость не играет роли, поэтому можно применять двигатели с редуктором. Коллекторные двигатели дешевые, но не самая надежная вещь для ежедневного применения. Сервомашинки тоже имеют коллекторные двигатели и плюс не стабильные при постоянном вращении. Отличным вариантом выглядят шаговые двигатели. Бесшумные, можно контролировать положение, стоят копейки. В итоге, комплект из 5 двигателей 28BYJ-48 с драйвером ULN2003 обошелся мне в 10$



Про двигатель 28BYJ-48:

Были вопросы о мощности этого двигателя. Опасения что он будет слабым, не оправдались. Вернее так — если использовать полношаговый режим, то двигатель очень хилый, если использовать полушаговый, то вал уже голыми руками не остановить. Кому будет мало мощности, в интернете много статей как приподнять напряжение, превратить его в биполярный и прочие улучшения.

Про датчики:

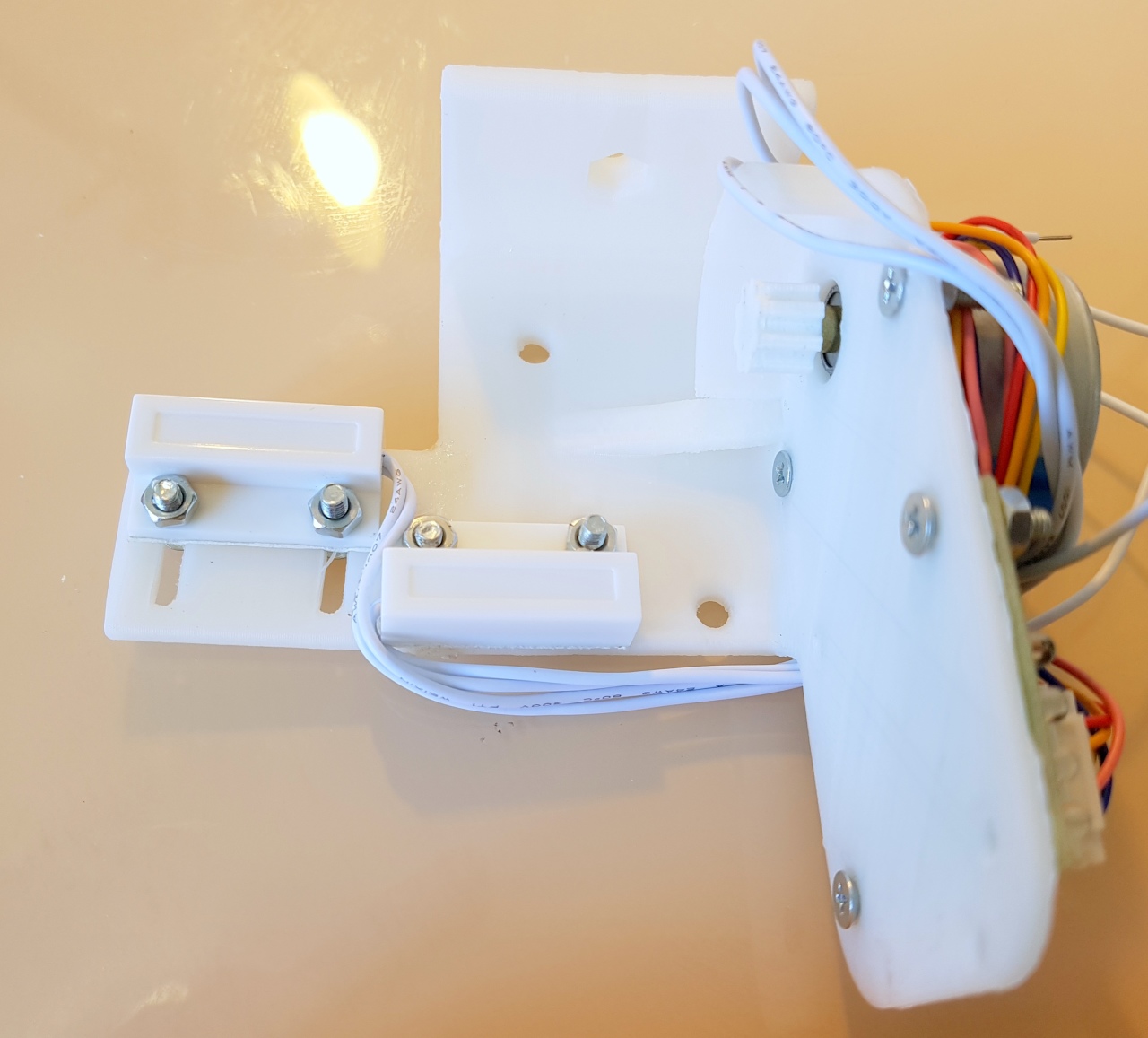

Так как у нас осталось ручное управление, и мы не хотим впустую гонять двигатель, то необходимы датчики положения штор. Минимум необходим один датчик на одном конце, но лучше два. Можно использовать любой концевой, оптический и т.д., но я лично выбрал герконовый, т.к. приклеить неодимовый магнитик с другой стороны очень просто и работать должен стабильно и долговечно. Сами герконы я выбрал для эстетики уже в корпусе. Плюс предусмотрел настройку по расстоянию от вала. По высоте можно регулировать проставками.



Про конструкцию крепления:

Задача была спроектировать корпус максимально простой для изготовления на 3д принтере с минимальными доработками. Моделировал в Fusion 360. Комплектное крепление цепляется за верх окна, но такую конструкцию на FDM принтере будет трудно сделать с нужными требованиями по прочности, поэтому была придумана конструкция с одним винтом для регулировки.

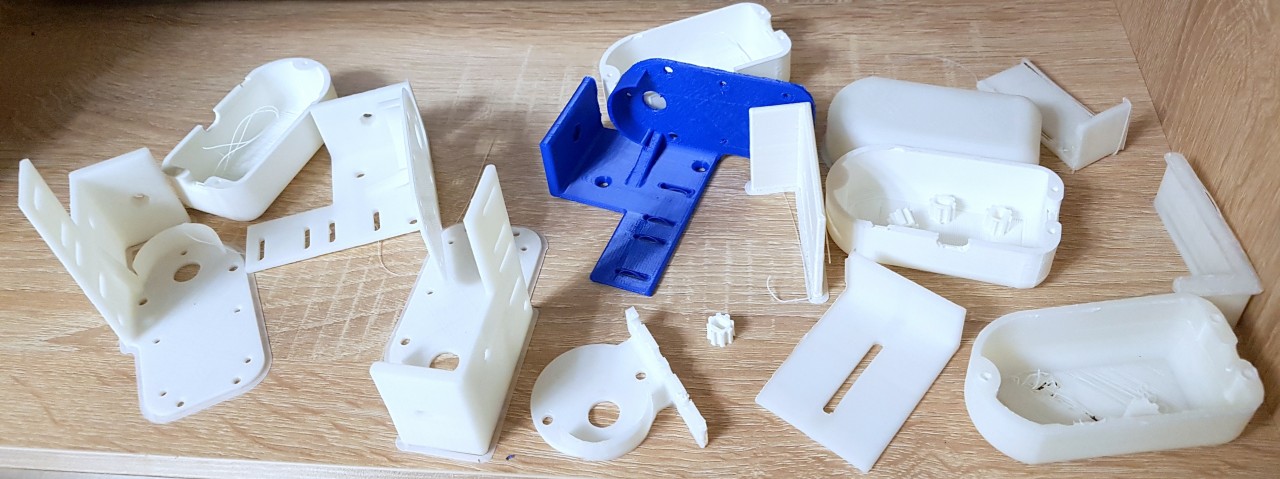

Итого получилось три детали для 3д-печати. Ссылка для скачивания 3д-моделей.

Основная часть для двигателя, платы управления на ULM2003, креплением герконов, двигателей, лески для стабилизации штор, и регулировочного винта.

Крышка для закрытия всего этого безобразия. Зажим или по-другому крюк.

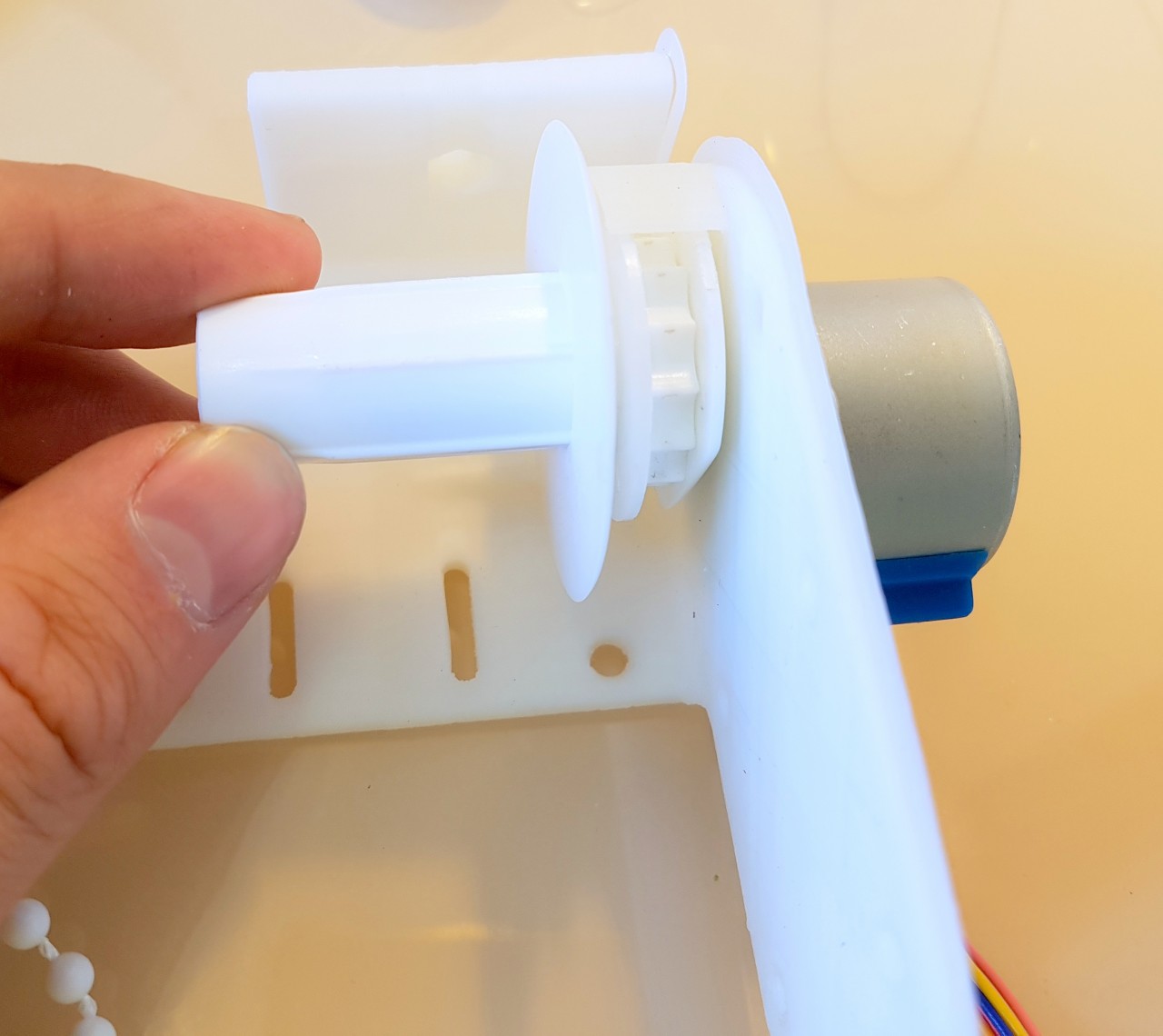

Сама конструкция штор содержит несколько пружин, которые работают как тормоз если тянуть за шторы(пружина затягивается) или отпускает если крутить за веревку.

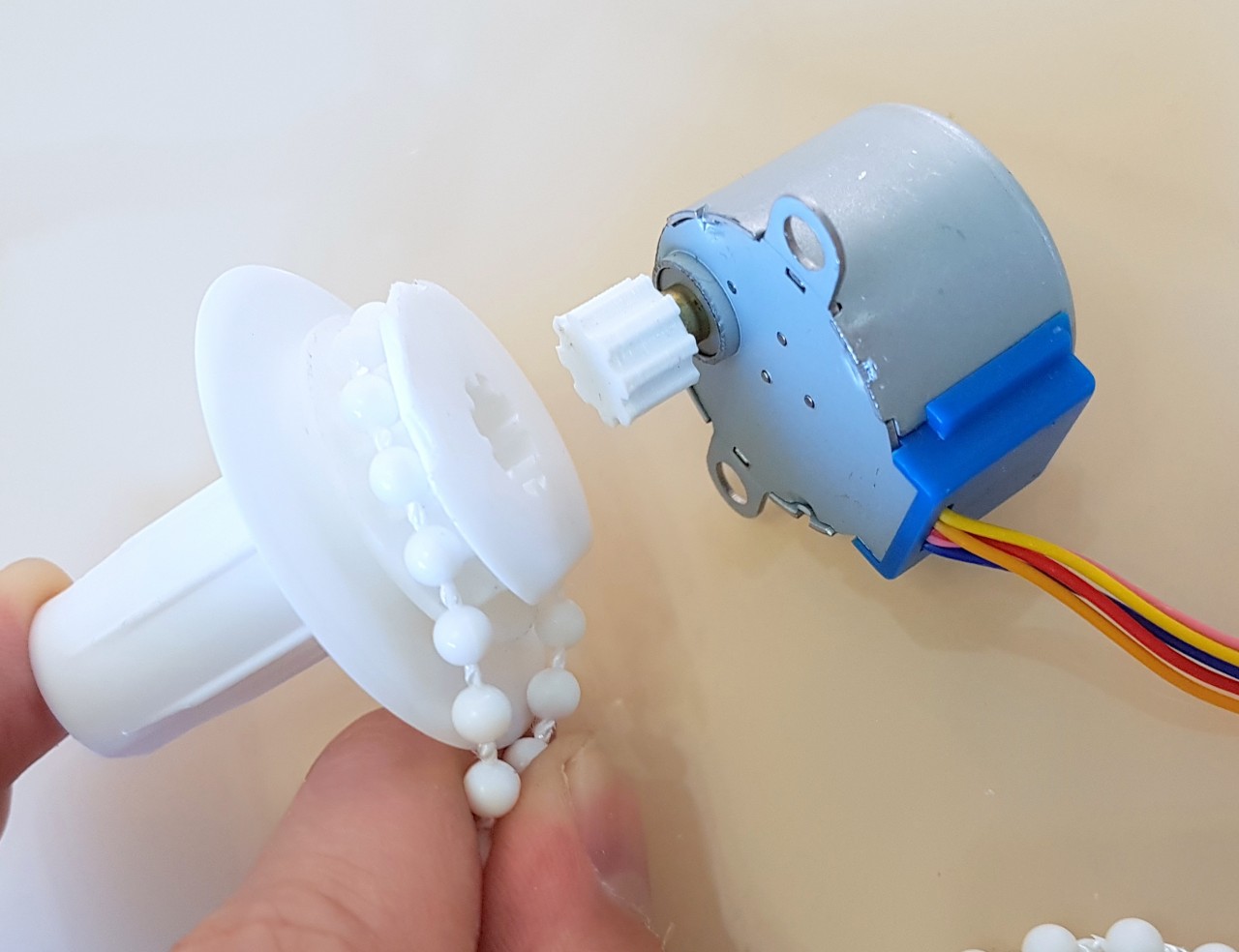

При сборке надо сделать одну доработочку: кусачками сломать ободок, который прикрывает веревку, т.к. теперь у нас есть свой неподвижный ободок, который не дает выпасть веревочке.



Управление:

Управлять шаговым двигателем будет NodeMCU на ESP8266. Он выбран из-за дешевизны, наличия резервного канала wi-fi и на нем достаточно легко написать нужные скрипты. Если нужно больше чем две шторы или дополнительные датчики, то ножек микроконтроллера уже не хватит, можно посмотреть в сторону ESP32. (на фото esp32 не приведена, т.к. она в распределительной коробке)



Программная часть:

Среда разработки может быть любая. ESP32 может программироваться через Arduino IDE. Но я для себя выбрал Visual Studio Code из-за скорости, модульности и бесплатности. В этой среде можно разрабатывать почти под любые платформы (не только железо). Можно даже подключить IAR ARM.(но это уже совсем другая тема)

Задача программы простая:

Подключиться по Wi-fi
Подключиться к MQTT брокеру
Подписаться на топик
Управлять скоростью двух моторов
Следить за состоянием концевых датчиков
Отправлять брокеру текущие шаги

Исходники можно взять отсюда.(осторожно это самый первый быдлокод для пробы штор). В коде надо указать свой логин и пароль от wi-fi. А также параметры MQTT-брокера.

Заливаем программу и пробуем отправить первые данные через MQTTBox. Все работает! Как добавить шторы в систему home-assistant я напишу отдельную статью, если будет интересно всем.

Небольшое видео как это делалось:

https://youtu.be/pe1UAphpHeU
